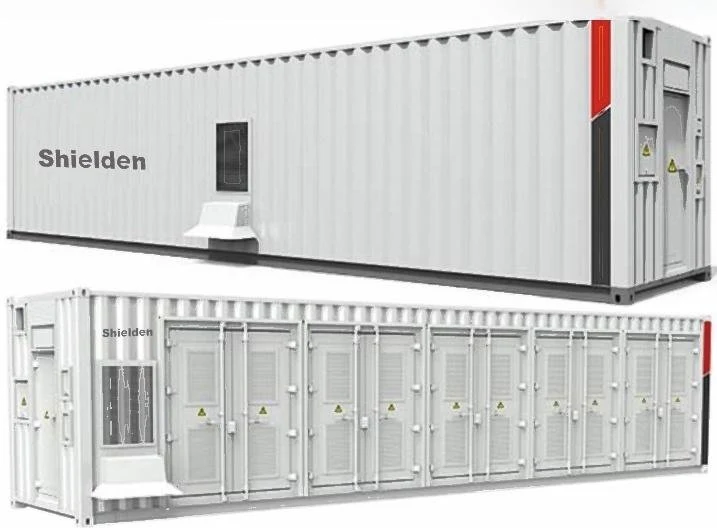

H098-1mwh Outdoor-Containergroße C&I-Energiespeicherausrüstung

Produkt-Modell	H098-1mwh
Batteriekapazität	1680 Ah/598.4 V (1005.3 kWh)
Nennleistung	150KW
Spitzenleistung	165KW
Die Batteriespannung klingelte	467.5-682.5V
ated curren	216A
Maximale Stromabgabe	238A
Größe (L * B * H)	6058 x 2438 x 2591 mm
Gewicht	16200 kg
Batterietyp	UFePQ4-Latte
AC-Ausgang	320-460V
Kommunikationsmodus	Unterstützt WIFI-Bluetooth-Verbindung mit mobiler APP
Kommunikation	RS485/CAN
Lebensdauer der Batterie	Nach 3000 Zyklen beträgt die verbleibende Kapazität immer noch mehr als 80 %
Systemschutz	Übertemperatur/Überspannung/Überstrom/Überladung/Überentladung/Lastkurzschluss/Überlastschutz
Entladetemperatur	-20 ℃-50 ℃
Ladetemperatur	-5 ℃ ~ 50 ℃
Lagertemperatur	Die empfohlene Umgebungstemperatur liegt zwischen 0℃ und 45℃
Zertifizierungsstandards	CE / FCC / ROHS

Zusammensetzung des Container-Energiespeichersystems H098-1MWH

Am Beispiel des H098-1MWH-Container-Energiespeichersystems besteht das System im Allgemeinen aus einem Energiespeicherbatteriesystem, einem Überwachungssystem, einer Batteriemanagementeinheit, einem speziellen Brandschutzsystem, einer speziellen Klimaanlage, einem Energiespeicherkonverter und einem Trenntransformator und ist schließlich in a integriert 40-Fuß-Container.

Batteriesystem: besteht hauptsächlich aus einer Reihen-Parallel-Verbindung von Batteriezellen, zunächst aus einem Dutzend Zellengruppen durch die Reihen-Parallel-Verbindung des Batteriekastens und dann dem Batteriekasten durch die Reihenschaltung des Batteriesatzes und der Reihe nach die Systemspannung und letztendlich die Parallelschaltung der Batteriepackreihen zur Erhöhung der Kapazität des Systems und die Integration der Installation in den Batterieschrank.

Überwachungssystem: Es realisiert hauptsächlich die Funktionen der externen Kommunikation, der Netzwerkdatenüberwachung sowie der Datenerfassung, -analyse und -verarbeitung, um die Genauigkeit der Datenüberwachung, die hohe Präzision der Spannungs- und Stromabtastung, die Datensynchronisationsrate und die schnelle Ausführung von Fernsteuerungsbefehlen sicherzustellen. Die Batteriemanagementeinheit verfügt über eine hochpräzise Einzelspannungserkennung und Stromerkennung, um die ausgeglichene Spannung des Batteriezellenmoduls sicherzustellen und die Erzeugung von zirkulierenden Strömen zwischen den Batteriemodulen zu vermeiden, die sich auf die Systembetriebseffizienz auswirken.

Feuerlöschanlage: Um die Sicherheit der Anlage zu gewährleisten, ist der Container mit einer speziellen Brandbekämpfungs- und Klimaanlage ausgestattet.

Durch den Rauchsensor, den Temperatursensor, den Feuchtigkeitssensor, die Notbeleuchtung und andere Sicherheitsausrüstung, um den Feueralarm zu erkennen und das Feuer automatisch zu löschen; Spezielles Klimatisierungssystem entsprechend der Außenumgebungstemperatur, durch die Wärmemanagementstrategie zur Steuerung des Kühl- und Heizsystems der Klimaanlage, um sicherzustellen, dass die Temperatur im Inneren des Containers im richtigen Bereich liegt, um die Lebensdauer der Batterie zu verlängern.

Energiespeicherkonverter: Es handelt sich um eine Energieumwandlungseinheit, die Batterie-Gleichstrom in dreiphasigen Wechselstrom umwandelt und sowohl im netzgekoppelten als auch im netzunabhängigen Modus betrieben werden kann. Im netzgekoppelten Modus interagiert der Konverter mit dem Netz gemäß den Leistungsbefehlen, die von der übergeordneten Leitstelle ausgegeben werden; Im Off-Grid-Modus interagiert der Konverter mit dem Netz entsprechend den Leistungsbefehlen, die von der übergeordneten Leitstelle ausgegeben werden.

Im netzunabhängigen Modus kann der Konverter Spannungs- und Frequenzunterstützung für Anlagenlasten und Schwarzstartstrom für einige erneuerbare Energiequellen bereitstellen.

Der Ausgang des ESC ist mit einem Trenntransformator verbunden, der die Primärseite vollständig von der Sekundärseite des Stroms isoliert und die Sicherheit des Containersystems maximiert.
