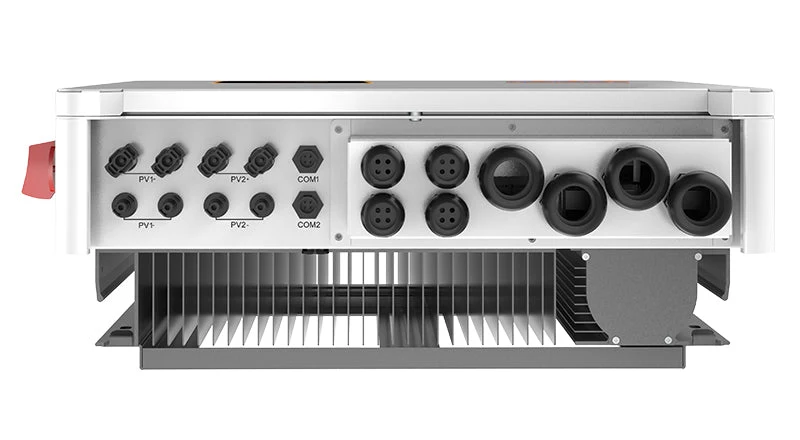

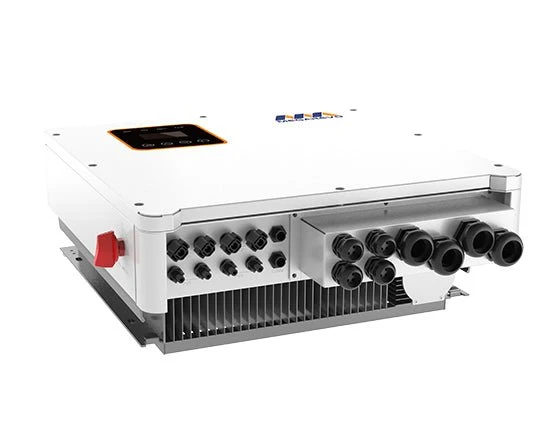

Dreiphasiger Solar-Speicher-Hybrid-Wechselrichter

Die Hybrid-Solarwechselrichter der H3-Serie sind in drei Leistungsspezifikationen erhältlich: 8 kW, 10 kW und 12 kW. Sie sind sowohl mit einphasigen als auch mit dreiphasigen Lasten kompatibel, unterstützen eine 100 % unsymmetrische Belastung und erreichen einen maximalen Wirkungsgrad von bis zu 97.9 %.

Modell	R6KH3	R8KH3	R10KH3	R12KH3	R15KH3
DC Eingang
Max. PV-Eingangsleistung (kW)	9	12	15	18	22.5
Max. PV-Spannung (V)	1,000
MPPT-Spannungsbereich (V)	180 ~ 850
MPPT-Spannungsbereich mit voller Leistung (V)	250 ~ 850	330 ~ 850	430 ~ 850	510 ~ 850	620 ~ 850
Startspannung (V)	125
Max. Eingangsstrom pro MPPT (A)	13/13
Max. Kurzschlussstrom (A)	16/16	16/16	16/16	16/16	25/25
Anzahl der MPPT-Regale	2
MPPT-Anzahl/Max. Anzahl der Eingabezeichenfolgen	1/1
Nenneingangsspannung (V)	700
AC-Ausgang
Nennausgangsleistung ins Netz (kVA)	6	8	10	12	15
Max. Scheinleistung ins Netz (kVA)	6.6	8.8	11	13.2	16.5
Max. Scheinleistung aus dem Netz (kVA)	13.2	17.6	22	26.4	33
Max. Scheinstrom aus dem Netz (A)	19.1	25.5	31.8	38.2	47.6
Nennausgangsstrom zum Netz (A)	8.7	11.5	14.4	17.3	21.7
Max. Ausgangsstrom zum Netz (A)	9.5	12.7	15.9	19.1	23.8
Nennnetzspannung (V)	380/400W+N+PE
Nennnetzfrequenz (Hz)	50/60
THDi	＜ 3%
Akku
Max. Lade-/Entladeleistung (kW)	6.6	8.8	11	13.2	16.5
Batteriespannungsbereich (V)	125 ~ 600
Batteriebetriebsspannungsbereich (V)	150 ~ 550
Max. Lade-/Entladestrom (A)	50
Nennlade-/Entladestrom (A)	40
Batterietyp	Lithium- und Bleibatterie
EPS-Ausgabe
Nennausgangsleistung (kVA)	8	8	10	12	15
Max. Scheinleistung (kVA)	8.8	8.8	11	13.2	16.5
Nennausgangsstrom (A)	8.7	11.5	14.4	17.3	21.7
Max. Ausgangsstrom (A)	9.5	12.7	15.9	19.1	23.8
Nennausgangsspannung (V)	400W+N+PE
Nennausgangsfrequenz (Hz)	50/60
THDu	＜ 2%
Maximale Effizienz	97.9%	97.9%	98.2%	98.2%	97.6%
Effizienz in Europa	97.2%	97.2%	97.5%	97.5%	97.8%
MPPT-Effizienz	99.9%
Maximale Lade-/Entladeeffizienz der Batterie	97.5%	97.5%	97.5%	97.6%	97.8%
Allgemeine Daten
Schutzart	IP65
Betriebstemperaturbereich (℃)	-25 ~ 60
Relative Luftfeuchte	0 ~ 100%
Betriebshöhe (m)	4,000 (>2,000 Derating)
Abmessungen B*H*T (mm)	596 * 566 * 220
Gewicht (kg)	32
Eigenverbrauch(W)	<20
Kühlung:	Natürliche
Geräuschemission (dB)	≤ 25
Schirmungsmaß	IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011
Auf dem Gitter	Europa: EN 50549-1:2019/AC:2019, Polen:EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Deutschland: VDE-AR-N 4105:2018 /DIN VDE V 0124- 100(VDE V 0124-100):2020, Südafrika: NRS 097-2-1:2017 Edition 2.1, UK:G98/G99/1-6:2022, Spanien:UNE217001:2020 /UNE217002:2020/NTS V2.1. 2021:07-61727, IEC2004:62116/IEC2014:61683/IEC1999:50549, Ungarn:EN1-2019:2016/RFG:0/Ungarn, Italien CEI 21-XNUMX
Sicherheitsnorm	IEC/EN62109-1:2010, IEC/EN62109-2:201
Anzeige und Kommunikation
HMI	LCD; APP
BMS	CAN
EMS/Meter	RS485 / RS485
Unterstützte Kommunikationsschnittstelle	WLAN / GPRS

Merkmale:

Sicher und zuverlässig

Prüfung und Zertifizierung nach IEC/EN 62109-1/-2, IEC/EN 62477-1, IEC/EN 61000-6-1/-6-3, europäischen Netznormen (EN50549-1), deutschen Netznormen erfolgreich bestanden (VDE4105/0124), britische Netzstandards (G99) und südafrikanische Standards (NRS097-2-1:2017).

Benutzerfreundlich und flexibel

Unterstützt die nahtlose Integration mit Dieselgeneratoren und ermöglicht die Entladung mit voller Leistung. Das automatische Management des Batterieladens und -entladens erhöht die Flexibilität und Benutzerfreundlichkeit.

Wirtschaftlich und praktisch

Unterstützt mehrere Betriebsmodi für mehr Wirtschaftlichkeit. In Abwesenheit eines Stromnetzes kann es als unterbrechungsfreie Stromversorgung (USV) fungieren, um eine stabile Stromversorgung für kritische Lasten sicherzustellen.
