610-W-N-TOPCon-monokristallines Solarmodul

Informationen zu diesem Produkt

Das Shielden 610W N-TOPCon-Solarpanel ist ein Hochleistungs-Photovoltaikmodul, das um N-Typ TOPCon monokristalline ZelltechnologieDas Modul verwendet 182 × 182 mm Zellen in einem 144 Halbzellenkonfiguration (2 × 72)Dadurch werden interne elektrische Verluste reduziert und gleichzeitig eine stabile Stromerzeugung unter verschiedensten Betriebsbedingungen gewährleistet.

Das Modul misst 2278 × 1134 × 30 mm und wiegt ca 28 kg ±3 %Seine Konstruktion umfasst 3.2 mm hochtransparentes beschichtetes gehärtetes Glas, ein Rahmen aus eloxierter Aluminiumlegierung, ein Anschlussdose IP68 und MC4-kompatible SteckverbinderDadurch wird eine langlebige Struktur für langfristige Photovoltaik-Anwendungen im Außenbereich gewährleistet.

Das Modul ist für eine maximale Systemspannung von 1000/1500 V DC gemäß IEC, mit einem Betriebstemperaturbereich von -40 ° C bis + 85 ° CDie mechanische Belastbarkeit wird spezifiziert bei 5400 Pa an der Vorderseite und 2400 Pa auf der Rückseitewodurch das Modul auch anspruchsvollen Installationsumgebungen standhält.

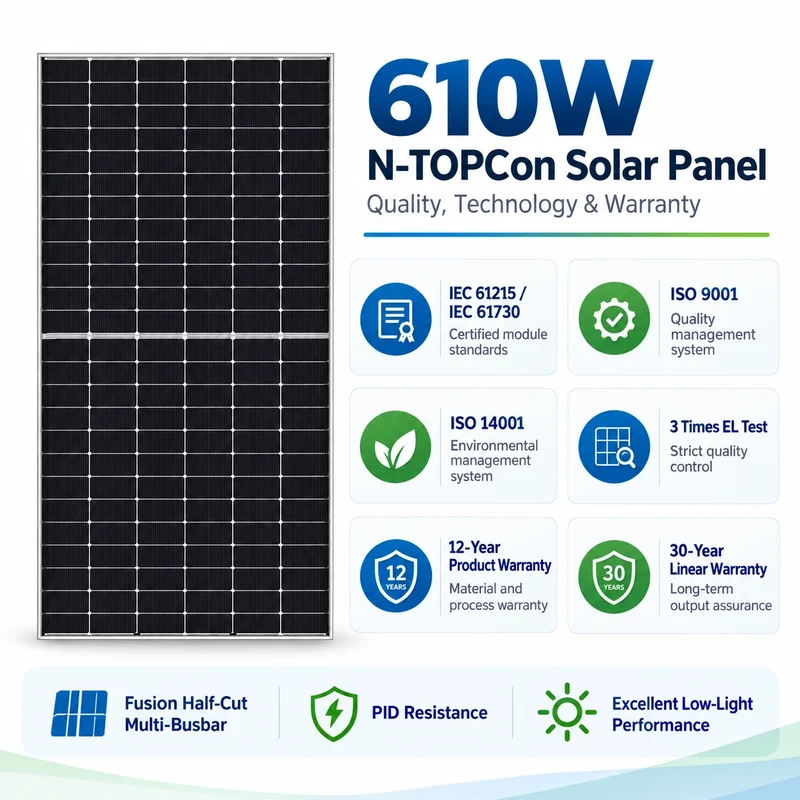

Die Produktliteratur hebt außerdem hervor, dass Halbgeschnittene MehrschienentechnologiePID-Resistenz, Leistung bei schwachem Licht und eine positive Leistungstoleranz von 0 bis +3 %Das Modul ist aufgeführt bei IEC 61215 / IEC 61730, während sich das Fertigungssystem bezieht ISO 9001 und ISO 14001 .

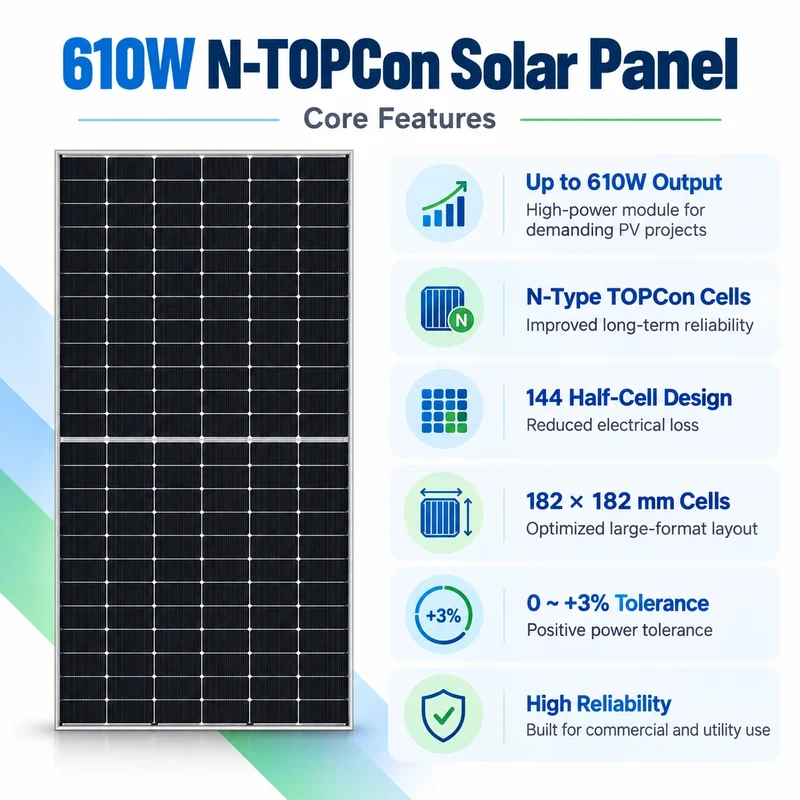

Produkt Höhepunkte

N-Typ TOPCon-Zelltechnologie

Das Modul besteht aus monokristallinen Siliziumzellen vom Typ N und ist auf eine hohe Umwandlungsleistung und eine stabile, langfristige Energieerzeugung ausgelegt.

144 Halbzellen-Design

Das 144 Halbzellen, 2 × 72 Layout Dies trägt dazu bei, Stromverluste zu reduzieren und eine verbesserte elektrische Leistung im Vergleich zu herkömmlichen Vollzellen-Layouts zu ermöglichen.

610-W-Hochleistungsmodul

In der Produktbroschüre wird der T-610M72 als ein 610-W-Solarmodul mit maximaler LeistungDadurch eignet es sich für Projekte, bei denen eine höhere Leistungsdichte auf Modulebene erwünscht ist.

Hohe mechanische Belastbarkeit

Das Modul ist für eine Belastung bis zu folgendem Wert ausgelegt: 5400 Pa Frontlast und 2400 Pa rückseitige Belastung, Unterstützung der Installation in anspruchsvollen Außenumgebungen.

30 Jahre Garantie auf lineare Leistung

Die Produktdokumentation gibt an, dass 12 Jahre Garantie auf Material und Verarbeitung zusammen mit einem 30 Jahre lineare Garantie.

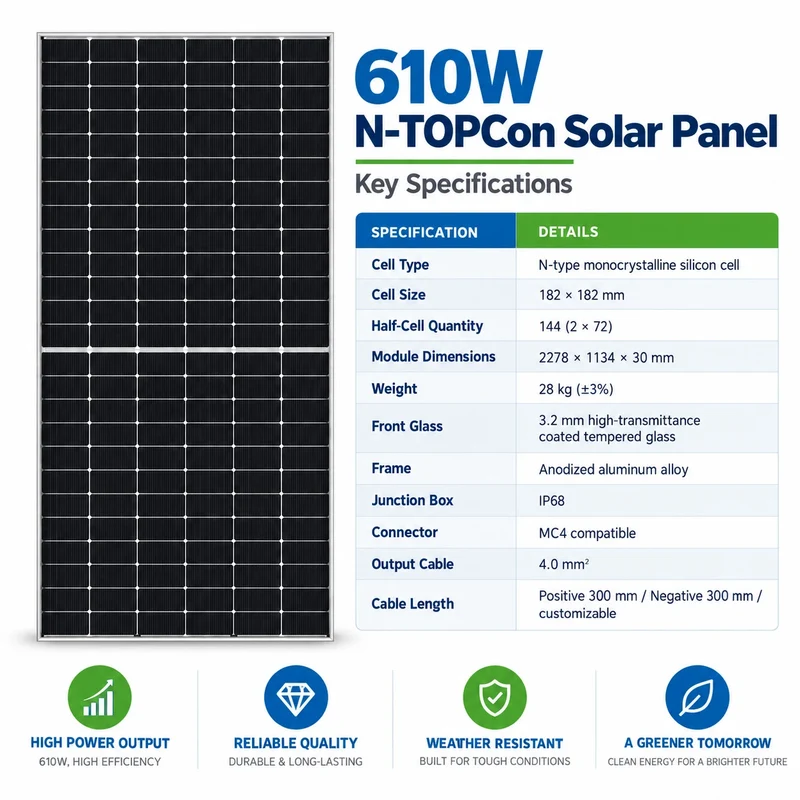

Technische Spezifikationen

Normen	Parameter
Modell	T-610M72
Höchstleistung	610 W *
Zelltyp	N-Typ monokristallines Silizium
Zelltechnologie	N-TOPCon
Zellengröße	182 × 182 mm
Zellenkonfiguration	144 Halbzellen, 2 × 72
Modulabmessungen	2278 × 1134 × 30 mm
Module Gewicht	28 kg ±3 %
Frontscheibe	3.2 mm hochtransparentes beschichtetes gehärtetes Glas
Rahmen	Eloxierte Aluminiumlegierung
Anschlussdose	IP68
Anschluss	MC4-kompatibel
Ausgangskabel	4.0 mm²
Positive Kabellänge	300mm
Länge des negativen Kabels	300mm
Kabellänge	Individuell gestaltbar
Positive Machttoleranz	0 bis +3 %

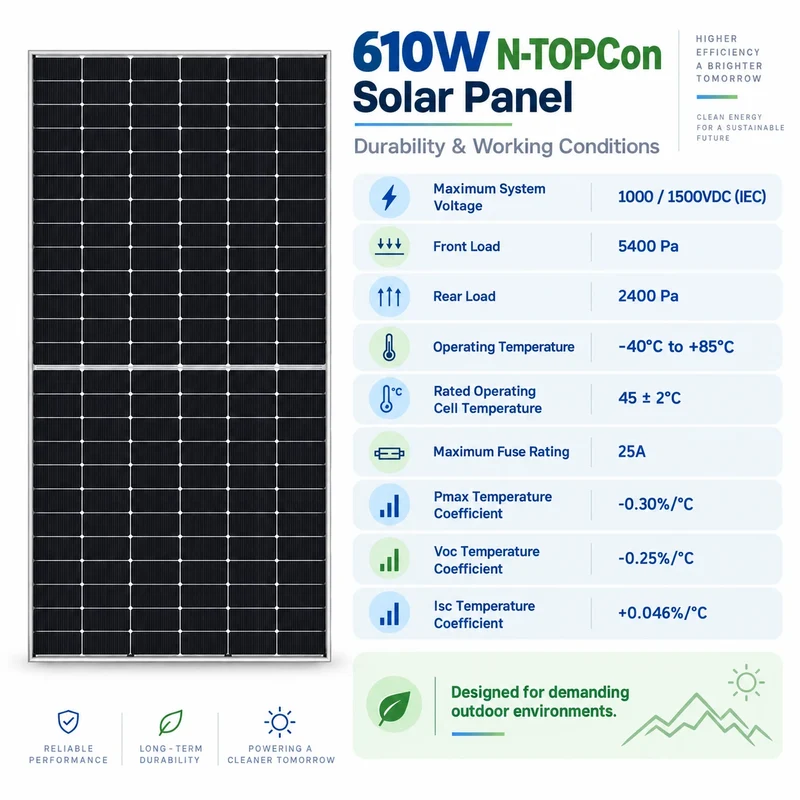

Maximale Systemspannung	1000 / 1500 V DC (IEC)
Maximale Sicherungsleistung	25A
Pmax-Temperaturkoeffizient	-0.30% / ° C.
Voc-Temperaturkoeffizient	-0.25% / ° C.
Isc Temperaturkoeffizient	+ 0.046% / ° C.
Nennbetriebszellentemperatur	45 ±2°C
Umgebungstemperaturbereich	-40 ° C bis + 85 ° C
Frontlast	5400Pa
Hintere mechanische Last	2400Pa
Pro Palette	36
17.5 m Pritschenwagenkapazität	1008
Material- und Prozessgarantie	12 Jahre
Lineare Garantie	30 Jahre

Elektrische Leistung — STC

Das technische Datenblatt enthält derzeit folgende elektrische Werte:

Parameter	585W	590W	595W	600W
Maximale Leistung Pmax	585W	590W	595W	600W
Vmp	42.52V	42.67V	42.82V	42.97V
Wichtel	13.76A	13.83A	13.90A	13.97A
Voc	51.16V	51.30V	51.44V	51.58V
ISC	14.55A	14.63A	14.71A	14.79A
Moduleffizienz	22.65%	22.85%	23.05%	23.25%

Die im Dokument genannten STC-Bedingungen sind 1000 W/m² Bestrahlungsstärke, 25 °C Modultemperatur, AM 1.5.

Anwendungen

Das 610-W-N-TOPCon-Solarmodul eignet sich für eine breite Palette von Photovoltaikprojekten, darunter:

• Gewerbliche und industrielle Solaranlagen auf Dächern

• Solarkraftwerke im Großmaßstab

• Hochleistungs-Photovoltaikanlagen für Privathaushalte

• Off-Grid-Solarsysteme

• Solarenergiespeicherprojekte

• Photovoltaiksysteme für die Landwirtschaft und abgelegene Gebiete

• Bodenmontierte Solaranlagen

Durch seine hohe Modulleistung, die Kompatibilität mit 1500-V-Systemen, die hohe mechanische Belastbarkeit und die großformatige 144-Halbzellenkonstruktion eignet es sich besonders für Projekte, bei denen die Anzahl der Module reduziert und gleichzeitig die installierte Leistung pro Panel erhöht werden soll.
